Konva 框架概述

什么是 Konva？

Konva 是一个 HTML5 Canvas 的 JavaScript 框架，扩展了 2D 上下文，通过为桌面和移动应用程序启用画布交互性。

Konva 使高性能动画、过渡、节点嵌套、分层、过滤、缓存、事件处理等功能在桌面和移动应用程序中得以实现，还有更多功能。

它是如何工作的？

一切都从 Konva.Stage 开始，它包含多个用户层（Konva.Layer）。

每个层都有两个 <canvas> 渲染器：场景渲染器和击中图形渲染器。场景渲染器是你可以看到的部分，而击中图形渲染器是一个特殊的隐藏画布，用于高性能事件检测。

每个层可以包含形状、形状组或其他组的组。舞台、层、组和形状是虚拟节点，类似于 HTML 页面的 DOM 节点。

以下是一个节点层次结构示例：

              Stage
                |
         +------+------+
         |             |
       Layer         Layer
         |             |
   +-----+-----+     Shape
   |           |
 Group       Group
   |           |
   +       +---+---+
   |       |       |
Shape   Group    Shape
           |
           +
           |
         Shape

所有节点都可以被样式化和变换。虽然 Konva 提供了预构建的形状，例如矩形、圆形、图像、精灵、文本、线条、多边形、正多边形、路径、星形等，
你还可以通过实例化 Shape 类并创建绘制函数来自定义形状。

一旦你设置了一个包含层和形状的舞台，
你可以绑定事件监听器、变换节点、运行动画、
应用过滤器，等等。

最简单的代码示例：

// 首先我们需要创建一个舞台
var stage = new Konva.Stage({
  container: 'container',   // 容器 <div> 的 ID
  width: 500,
  height: 500
});

// 然后创建层
var layer = new Konva.Layer();

// 创建我们的形状
var circle = new Konva.Circle({
  x: stage.width() / 2,
  y: stage.height() / 2,
  radius: 70,
  fill: 'red',
  stroke: 'black',
  strokeWidth: 4
});

// 将形状添加到层中
layer.add(circle);

// 将层添加到舞台中
stage.add(layer);

// 绘制图像
layer.draw();

结果：
最简单的代码示例

基本形状

Konva.js 支持的形状有：矩形、圆、椭圆、线、多边形、样条、Blob、图像、文本、文本路径、星形、标签、SVG 路径、正多边形。
你还可以创建 自定义形状：

var triangle = new Konva.Shape({
      sceneFunc: function(context) {
        context.beginPath();
        context.moveTo(20, 50);
        context.lineTo(220, 80);
        context.quadraticCurveTo(150, 100, 260, 170);
        context.closePath();

        // 特殊的 Konva.js 方法
        context.fillStrokeShape(this);
      },
      fill: '#00D2FF',
      stroke: 'black',
      strokeWidth: 4
});

自定义形状

样式

每个形状支持以下样式属性：

  • 填充：实色、渐变或图像
  • 描边（颜色、宽度）
  • 阴影（颜色、偏移、透明度、模糊）
  • 透明度
var pentagon = new Konva.RegularPolygon({
    x: stage.width() / 2,
    y: stage.height() / 2,
    sides: 5,
    radius: 70,
    fill: 'red',
    stroke: 'black',
    strokeWidth: 4,
    shadowOffsetX: 20,
    shadowOffsetY: 25,
    shadowBlur: 40,
    opacity: 0.5
});

样式

事件

使用 Konva，你可以轻松监听用户输入事件（click，dblclick，mouseover，tap，dbltap，touchstart 等），
属性更改事件（scaleXChange，fillChange）和拖放事件（dragstart，dragmove，dragend）。

circle.on('mouseout touchend', function() {
    console.log('用户输入');
});

circle.on('xChange', function() {
    console.log('位置改变');
});

circle.on('dragend', function() {
    console.log('拖动停止');
});

请参见 工作示例。

拖放

Konva 具有内置的拖动支持。目前还没有 drop 事件（drop，dragenter，dragleave，dragover），
但通过框架非常容易实现这些事件 通过框架。

要启用拖放，只需设置属性 draggable = true。

shape.draggable('true');

然后你可以订阅拖放事件并设置 移动限制。

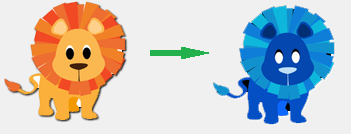

过滤器

Konva 有几种过滤器：模糊、反转、噪音等。有关所有可用过滤器，请参见 Filters API。

示例：
过滤器

动画

你可以通过两种方式创建动画：

  1. 通过 Konva.Animation 演示：

    var anim = new Konva.Animation(function(frame) {
        var time = frame.time,
            timeDiff = frame.timeDiff,
            frameRate = frame.frameRate;
        // 更新内容
    }, layer);
    anim.start();

  2. 通过 Konva.Tween 演示：

    var tween = new Konva.Tween({
            node: rect,
            duration: 1,
            x: 140,
            rotation: Math.PI * 2,
            opacity: 1,
            strokeWidth: 6
    });
    tween.play();

    // 或者新的更简短的方法：
    circle.to({
        duration: 1,
        fill: 'green'
    });

选择器

在构建大型应用程序时，使用元素搜索是非常有用的。
Konva 帮助你通过选择器找到元素。你可以使用 find() 方法（返回集合）或 findOne() 方法（返回集合的第一个元素）。

var circle = new Konva.Circle({
        radius: 10,
        fill: 'red',
        id: 'face',
        name: 'red circle'
});
layer.add(circle);

// 然后尝试搜索

// 按类型查找
layer.find('Circle'); // 返回所有圆形的数组

// 按 ID 查找
layer.findOne('#face');

// 按名称查找（像 CSS 类）
layer.find('.red')

序列化和反序列化

所有创建的对象可以保存为 JSON。你可以将其保存到服务器或本地存储。

var json = stage.toJSON();

你也可以从 JSON 恢复对象：

var json = '{"attrs":{"width":578,"height":200},"className":"Stage","children":[{"attrs":{},"className":"Layer","children":[{"attrs":{"x":100,"y":100,"sides":6,"radius":70,"fill":"red","stroke":"black","strokeWidth":4},"className":"RegularPolygon"}]}]}';

var stage = Konva.Node.create(json, 'container');

性能

Konva 拥有许多工具来提高应用程序的速度。最重要的方法：

  1. 缓存允许你将元素绘制到缓冲画布中。然后从画布中绘制元素。这可以大大提高复杂节点（如文本或带有阴影和描边的形状）的性能。

    shape.cache();

    演示

  2. 分层。由于框架支持多个 <canvas> 元素，因此你可以根据需要放置对象。
    例如，你的应用程序由复杂背景和几个移动形状组成。你可以将一个层用于背景，另一个层用于形状。
    在更新形状时，你不需要更新背景画布。 演示

你可以在这里找到所有可用的性能提示：
https://konvajs.org/docs/performance/All_Performance_Tips.html
